室内设计一点透视图画法分享

室内设计手绘的所有作图方法均是通过人为的方法达到空间视觉真实的。一点透视在室内设计中的应用较为普遍，因为只有一个消失点，相对容易把握，并有较强的纵深感，很适合表现庄重对称的主体设计。一点透视，其最大的特点是视点、心点与灭点重合。

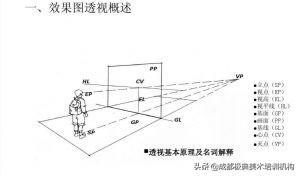

一点透视的作图原理

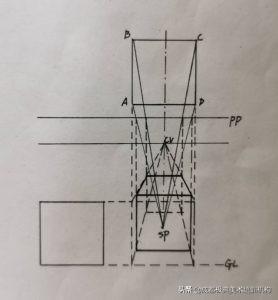

在具体作图中，相对一个几何体而言，要以平面图与立面图作参考，先行设定PP、GL的关系，并选定SP（立点）的位置。然后设定CV（心点）的位置，把SP与A点的连线与PP的交点垂直投影画下来。同理，由SP与B点、SP与C点连线的交点画垂直线。最后将各点与心点连接透视线，即完成平行透视中基本形的做法。

这里介绍一种简易的量线作图法（裴爱群作图法）。所谓“量线”，即是表示一定尺寸和方向的线段。

量线法作图法适宜于设计探讨过程中的作图，作图前需主观考虑和确定的要素：1、作图比例2、墙面大小和位置；3、心点CV和灭点VP的位置（两者重合）。

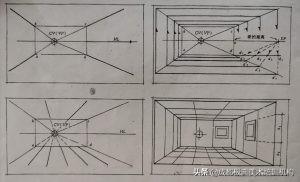

一、按设计要求确立主立面的高宽比例 a、b、c、d 并做适当的等分点，确定室内向横向量点，设定视平线HL及心点CV，连接CVa、CVb、CVc、CVd并延长；

二、在ad延长线上作适当的等分点d1、d2、d3、d4……（即做室内进深尺寸的量点），在d4点上做垂直线与视平线相交与M（测点）点，经M点与各分点连接并延长，交CVd点的延长线于d,1、d, 2、d,3、 d,4……随后再分别过于d,1、d, 2、d,3、 d,4做水平线和垂直线，组成大小不同的矩形，这些矩形的边即为室内进深透视的基准线；

三、由CV过和各量点可做顶棚和地面横向分隔的基准线；

四、有了进深透视的基准线后，室内空间的立体骨架即可形成，ab垂线为真高线（也称净高线）；室内所有的高度都在ab或cd线上量取。按照《光影透视学》和《画法几何学》的原理，可以把灭点与测点的距离理解为视距，即视点到画面之间的距离。
