建筑施工放线是施工管理人员的基本技能之一,每项建筑工程施工开始就是施工定位放线，它关系到整个工程的成败。

1.一般矩形建筑物放线技术

1.1施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标，由规划技术人员现场定位，而规划定位是理论值与现场建筑物的实际位置有差别，一定要复核、纠正。

需综合设计意图，根据现场实际情况确定位置，然后将控制点引出建筑物场外，保护好桩位。

1.2第二步是测定

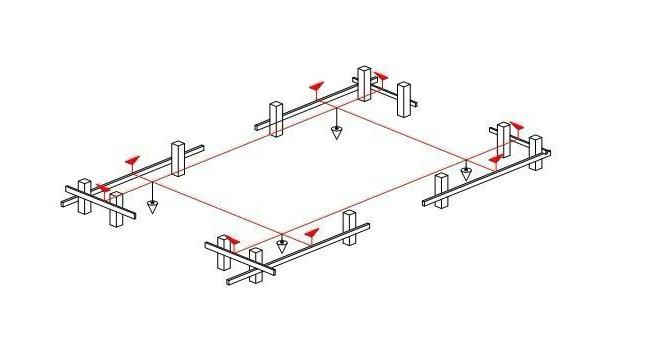

建筑物轴线、标高。常规做法是打龙门桩、钉铁钉，标记红三角标高。再接各分层工序，依次往上弹线；挖土方洒灰线，捣制垫层后弹墨线，特别注意，垫层上要弹出柱子的位置，且用红油漆标记四个角，以便柱子钢筋定位。在地梁处（±0.000）准确弹出各轴线网，且要复核，如A—B轴间5000，复核时应从B—A测量，再测建筑物总长与各轴线间相加是否吻合。

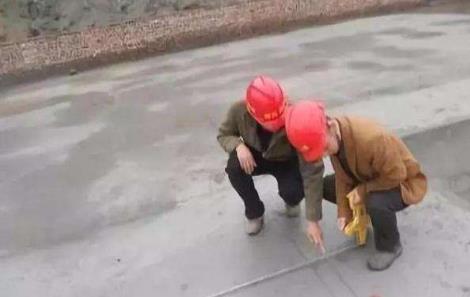

各轴线垂直引上，分楼层弹置确定控制轴网，标高由一条柱、墙角处引上，分楼层标志50cm线或者100cm线，四周每道墙、柱上均弹水平线。施工放线是一项严谨、细致的工作，要按部就班，一步一个脚印，来不得半点马虎。关键轴线、尺寸都由施工技术员亲自操作，如钢卷尺的“0”起点距尺端有100mm左右，而皮卷尺的“0”起点是扣勾的端点，若拉尺时一端是一个民工，一端是技术员，由于民工看错尺位经常出现放线误差10cm的事，所以技术员必须仔细复查。

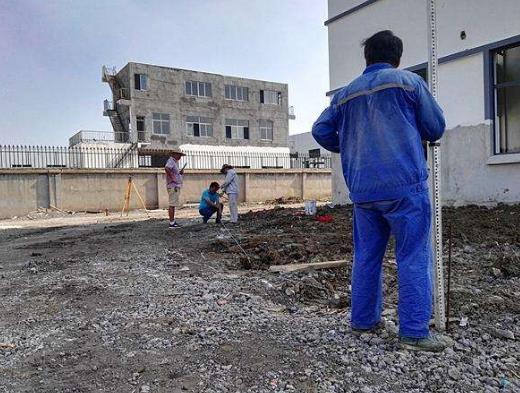

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

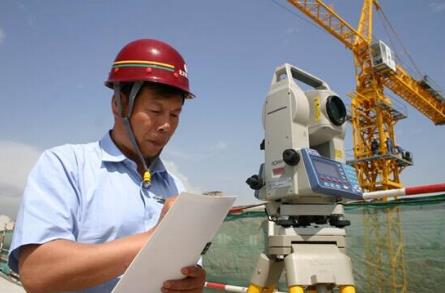

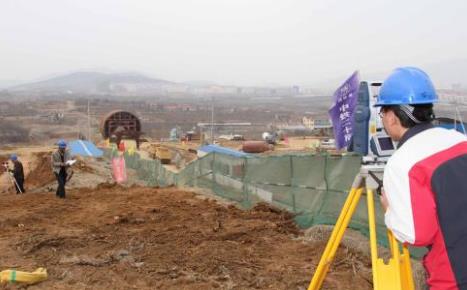

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。

在高层建筑的施工中会有一种称为放线洞的洞口，它们的在

为了将下层或者底层的坐标点引到上一层，使得该层的控制点与下层相同，便于内部墙体、门窗等结构布局的统一性。

在层数不高的多层建筑中则很少采用预留放线洞的方法进行控制点的控制，通常情况下采用外墙中心线吊线锥的方式引点。而对于高层建筑，由于其层高往往达到50米甚至更高，采用线锥吊的方法会导致误差的积累，不利于有效的控制，但是允许每隔两三层从放线洞吊一次线锥，对比这两层控制线的误差。

高层放线就需要放线孔来传递了，施工放线洞的预留一般有两种形状，一种是正方形（或者长方形），另一种是圆形。方形的放线洞一般有两种规格，以板厚120mm为例：一种是单纯的为了放线引点用，洞口大小为100mm*100mm，上面的木盒尺寸为130mm*130mm*135mm（各个面的尺寸分别为100mm*120mm*2，130mm*120mm*2，130mm*130mm*1，此处考虑15mm模板板厚）；另一种是兼做传料口（钢管、木方），洞口大小为300mm*300mm，上面木盒的尺寸为（280mm+350mm）*220mm，倒立的梯形。

影响施工放线洞预留的因素

（一）建筑造型与长宽比

不同的造型，放线洞的预留也不相同。

（1）长宽比小于2的方形或者工字型建筑，一般放线洞的位置在四个角，距外墙约3000mm,重庆南岸区同景国际N组团苏中建设的施工即采用该种施工放线洞的预留。

（2）长宽比大于2的规则建筑，则采用预留四个放线洞口，如某小区2#楼和5#楼

（3）长宽比大于2的不规则建筑，则根据单元数目采用每个单元预留四个放线洞口，如宿迁市区的汇金大厦主楼

（二）建筑物内墙体是否影响通视

能否通视是检验放线洞的预留好坏的直接体现。一般情况下要求绝对的通视，即经纬仪（或者全站仪）的对点范围内无模板、钢筋、脚手架、安全网等的遮挡。然而，由于建筑物的不规则或者由于连体建筑的偏移，导致视线的一部分要穿过剪力墙柱筋或者连梁的加固模板，这在现实中是难以避免的，可以通过二次架设仪器消除影响。

（三）模板拼缝以及钢筋加密区的影响

1.模板拼缝在建筑平板铺贴中时经常出现的，模板的尺寸一般为915mm*1830mm（或者1220mm*2440mm，通常情况下现场使用的是前一种），以3000mm*3000mm的轴网为例，若放线洞（300mm*300mm）的预留位置为偏轴线1000mm， 则可能会出现以下一种影响放线洞点引到上一层的情况

放线洞的位置距离模板拼缝只有15mm，而木方的尺寸是35mm*85mm，则放线洞的中心会被木方遮挡5mm，因此每次引点的时候，放线洞位置处的木方都需要被截断。

2.钢筋加密区通常位于建筑物的两侧，有悬挑的阳台或者飘窗板的地方，若在该位置设置放线洞，且尺寸达到300mm*300mm，则需要每边放置两根直径14的三级钢，不利于成本控制。

（四）其他因素的影响

1.技术人员的知识以及经验

2.误差的允许范围

3.施工进度的要求
