通常，单相用电设备，特别是移动式用电设备，都应使用三芯插头和与之配套的三孔插座。三孔插座上有专用的保护接零（地）插孔，在采用接零保护时，有人常常仅在插座底内将此孔接线桩头与引入插座内的那根零线直接相连，这是极为危险的。因为万一电源的零线断开，或者电源的火（相）线、零线接反，其外壳等金属部分也将带上与电源相同的电压，这就会导致触电。

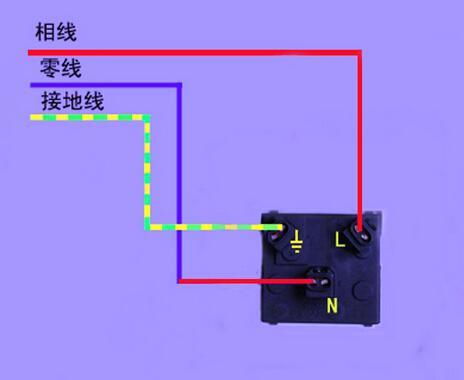

三孔插座接线是：

1、插座L孔接火线。

2、插座N孔接零线。

3、插座E孔接地线。

接线端子镙丝要拧紧。

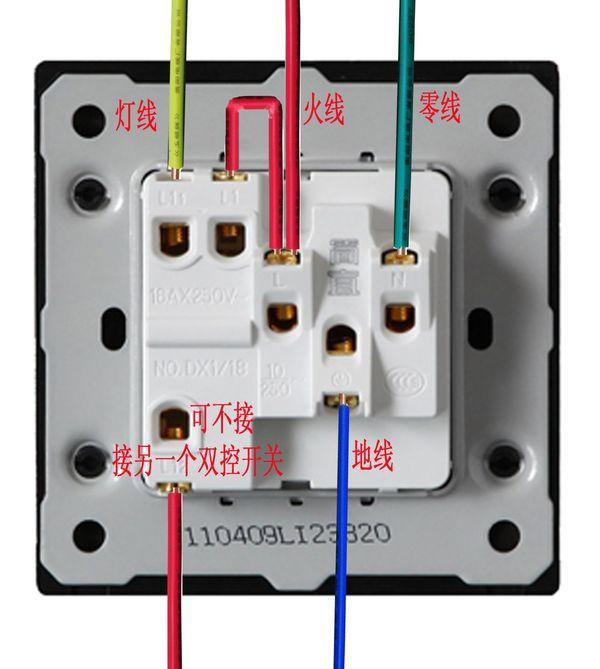

一开三孔插座接线

内有一根火线、一根地线、一根零线、还有灯具引下来的二条线（其中灯具的一根线和零线合在一起了）。

这应是一个双控开关+一个三孔插座。如果开关要达到双控的效果，必须再和另一个双控开关连接，当然也可以当单控来使用。

接三孔插座就按，接火线上（L），零线（N） E 接地线。接灯具的两条线已经有一条接到零线了，意思只有另一条了，那将另一条接到L11/L12，L1上需要重开关上L连接，需用大概10cm长的短线引过来。

.

一开五孔插座

.

接线安全

家庭插座的安装有一定的规范性，不能随心所欲任意安装，胡乱的接线行为容易导致电压不稳定，更有甚者会有触电，火灾等安全隐患。所以插座安装一定要严格按照标准规范来。

.

线路最好分颜色

家庭用电一般都是单相三线式，也就是相线、零线、地线。按照施工规范的要求，他们是有颜色区分的，相线为红色、绿色、黄色，零线为淡蓝色，地线为黄绿色相间的导线。严格按照规范施工走的线路，即使将来出现问题也容易检修。

.
